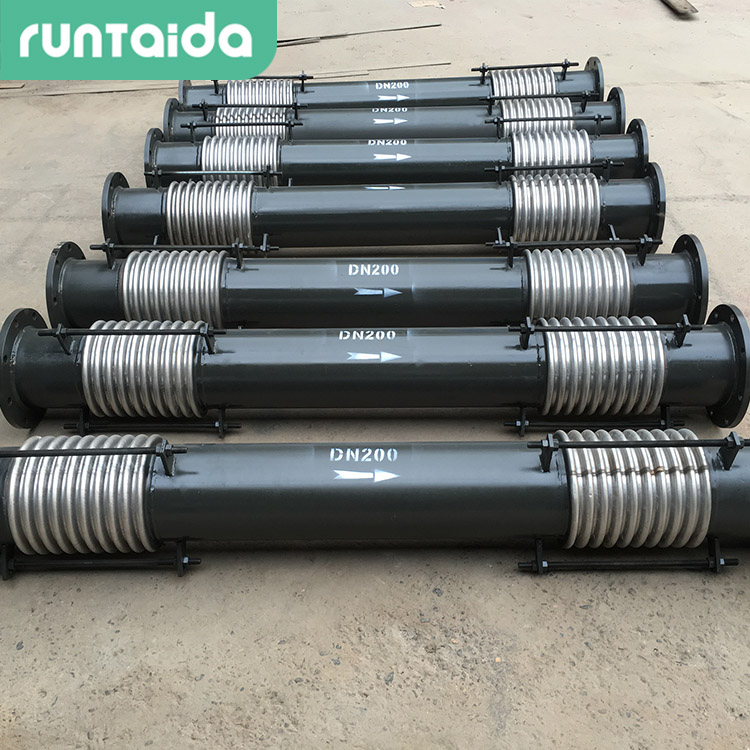

橫向大拉桿波紋管膨脹節

更新：2022-10-11 17:20:23??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

產品名稱：橫向大拉桿波紋管膨脹節
公稱通徑：DN100-DN3000（mm）
設計壓力：0.1～2.5 （Mpa）
設計溫度：-20℃～950℃
連接方式：法蘭/ 焊接
執行標準：GB/T12777-2008
材質：SUS304, SUS321 ,SUS316L
波紋補償器
橫向大拉桿波紋管膨脹節簡介：
該膨脹節是由中間管連接的兩個幾何參數和波數相同的波紋管及拉桿、端板組成的撓性部件。主要用于補償單平面或多平面彎曲管段的橫向位移。適用于"L"型和"Ｚ"型管系。由于拉桿能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此膨脹節兩端的管道可使用中間固定支架或導向支架，降低施工成本，提高施工效率。我公司生產的橫向大拉桿波紋膨脹節采用高美國EJMA標準優化設計，具有柔性好、耐腐蝕、耐高溫、耐磨損和疲勞壽命長的特點，可吸收管道的軸向、橫向及角向位移。
橫向大拉桿波紋管膨脹節性能特點：

由中間管所連接的兩個波紋管及拉桿、端板和球面與錐面墊圈等結構件組成，主要吸收橫向位移，也可用于補償軸向、橫向、角向以及由這三種形式合成的任意方向的位移。推薦使用將復式拉桿型膨脹節安裝在呈90°的Z形管道的中間短管臂內以補償兩端長管線軸向位移。
